01
하우징 형태로 전단강성이 강화되어
정/부압 저항 성능이 향상
HOOK 형태의 결합 방식으로
조립 성능이 향상
※ 클릭하여 더 많은 메뉴보기! ↑
알루미늄 단열 커튼월
| 규격(㎜) | 150, 180, 230 |
|---|---|
| 유리사양 | 24㎜ 5LE(SKN154 Ⅱ)+14Ar+5CL |
인증현황
환경표지인증
G-PASS기업
정규직전환기업
소상공인
Cap type Curtain Wall Window
| 모델명 | 식별번호 | 규격 (㎜) |
유리사양 | 열관류율 (등급) |
기밀성 (등급) |
|
|---|---|---|---|---|---|---|
| 면진단열 커튼월 |
TS-CAW-168C | 25724326 | 168 | 43㎜ 5LE(SKN154Ⅱ)+14Ar+5CL+14Ar+5LE | 1등급 | 1등급 |
| TS-CAW-168H | 26177802 | 148 | 43㎜ 5LE(SKN154Ⅱ)+14Ar+5CL+14Ar+5LE | - | - | |
| TS-ECAW-150C | 26185720 | 150 | 24㎜ 5LE(SKN154Ⅱ)+14Ar+5CL | - | - | |
| TS-ECAW-150H | 26177803 | 133 | 24㎜ 5LE(SKN154Ⅱ)+14Ar+5CL | - | - | |
| TS-ECAW-180C | 26185721 | 180 | 24㎜ 5LE(SKN154Ⅱ)+14Ar+5CL | - | - | |
| TTS-ECAW-180H | 26177804 | 163 | 24㎜ 5LE(SKN154Ⅱ)+14Ar+5CL | - | - | |
| TS-ECAW-230C | 26185722 | 230 | 24㎜ 5LE(SKN154Ⅱ)+14Ar+5CL | - | - | |
| TS-ECAW-230H | 26177805 | 213 | 24㎜ 5LE(SKN154Ⅱ)+14Ar+5CL | - | - | |
| 면진단열 프로젝트 |
TS-ECAW-150CPJ | 25724326 | 168 | 24㎜ 5LE(SKN154Ⅱ)+14Ar+5CL | - | - |
| TS-ECAW-150HPJ | 26177842 | 94 | 24㎜ 5LE(SKN154Ⅱ)+14Ar+5CL | - | - | |
알루미늄 히든 커튼월
| 규격(㎜) | 130.3 |
|---|---|
| 유리사양 | 24㎜ 내외부:5LE(SKN154 Ⅱ)+14Ar+5CL |
인증현황
KS인증
환경표지인증
G-PASS기업
정규직전환기업
소상공인
에너지소비효율
HIDDEN TYPE CURTAIN WALL WINDOW
| 모델명 | 식별번호 | 규격 (㎜) |
유리사양 | 열관류율 (등급) |
기밀성 (등급) |
|---|---|---|---|---|---|
| TS-CAW-WH01 | 24097460 | 130.3 | 24㎜ 내외부:5LE(SKN154 Ⅱ)+14Ar+5CL | 2등급 | 1등급 |
제품의 핵심 기술 및 특징
하우징 형태로 전단강성이 강화되어
정/부압 저항 성능이 향상
HOOK 형태의 결합 방식으로
조립 성능이 향상
1축 볼트 체결관에 연결되어 전단력을
모멘트로 전환시켜 변위에 대응
브라켓 내부의 신축재질이
원복 구조의 기능을 구사
2개의 빈틈없는 결합 형상이
정/부압 하중에 저항
내부에 신축재질이 좌우 변위를
대응하여 면진 기능 구사

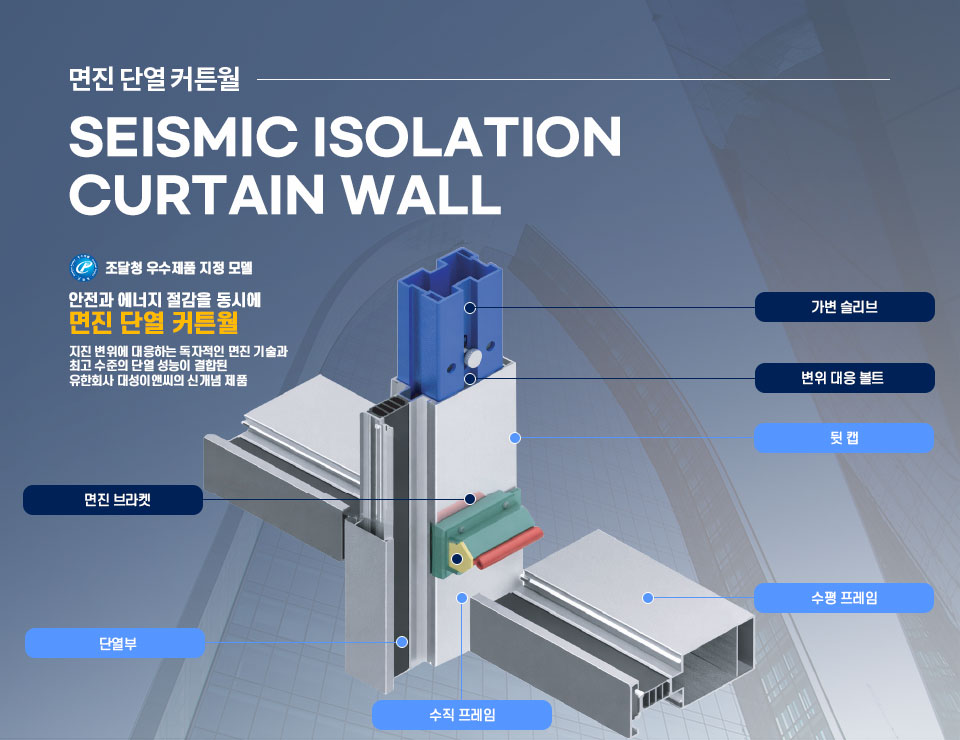

Seismic Isolation Curtain Wall
| 모델명 | 식별번호 | 규격 (㎜) |
유리사양 | 열관류율 (W/㎡·K) |
효율등급 |
|---|---|---|---|---|---|
| TS-CAW-168C | 25724326 | 168 | 43㎜ 로이삼복층유리 5LE+14Ar+5CL+14Ar+5LE |
0.691 | 1등급에 준함 |
제품의 핵심 기술 및 특징
제진구조
지진충격을 제어한다
건물에 설치된 장치가 지진과 바람에 의한 건물의 진동을 제어함
면진구조
지진충격을 피한다
지반과 건물 사이에 장치를 설치하여 지진을 건물에 전달하지 않음
내진구조
지진충격을 견딘다
적절한 부재와 배치에 의해 강도와 점성으로 지진에 견딤
수평바에 전달되는 전단력을
모멘트 반력으로 우회 차단.
· 브라켓 내부의 신축 재질을 활용하여 수평바와 유리로 전달되는 지니파를 흡수.
· 수직바와 수직바에 연결되는 슬리브 내부에 신축재질을 통해 지진파를 흡수.
외력에 변위를 허용하고
이후 구조재들의 복원.
| 시험결과 | 시험구분 | 시험결과 | 비고 |
|---|---|---|---|
| 시험결과 세부 | 제품 성능을 평가하는데 도움을 줄 수 있는 추가적인 관찰/발견사항 | ±78㎜ 층고대비 변위 백분율 1.95% |
· 실리콘 크랙 없음 · 유리탈락 및 변형 없음 |
| ±150㎜ 층고대비 변위 백분율 3.75% |
· 실리콘 크랙 없음 · 유리탈락 및 변형 없음 |
